全自動軸承套圈生產線適用于高精度軸承套圈的大批量生產
高精度軸承套圈的自動加工和大規模批量生產的理想選擇
| 1、主要技術參數 | |||
|---|---|---|---|
| 項目 | 單位 | 參數 | |
| 加工范圍 | 最大回轉直徑 | mm | ?280 |
| 最大夾持直徑 | mm | ?72 | |
| 車削長度 | mm | 80 | |
| 通孔直徑 | mm | ?46 | |
| 主軸電機 | 輸出功率 | kw | 5.5KW伺服電機（可選） |
| 最高轉速 | r/min | 3000 | |
| 液壓泵 | 輸出功率 | kw | 1.5 |
| 拖板最大行程 | Z軸 | mm | 200 |
| X軸 | mm | 300 | |
| 設備精度 | 徑向跳動 | mm | ＜0.01 |
| 軸向跳動 | mm | ＜0.01 | |
| 定位精度 | mm | 0.003~0.005 | |
| 重復定位精度 | mm | 0.002~0.004 | |
| 設備外形尺寸（長寬高） | mm | 2200*1600*2000 | |
| 設備凈重 | kg | 1700 | |
| 氣動原件 | 亞德客 | ||
| 導軌 | 直線導軌（臺灣上贏） | ||
| 絲桿 | 滾珠絲杠（臺灣上贏） | ||
| 控制系統 | 西門子808D | ||
| 驅動類型 | 伺服電機 | ||
| 電器元件 | 施耐德（法國） | ||
| 主軸 | 主軸單元（HRB軸承） | ||
| 2、軸承套圈加工精度（單位mm） | |||
|---|---|---|---|
| 內圈 | 外圈 | ||
| 項目 | 標準 | 項目 | 標準 |
| 直徑尺寸重復定位誤差 | ＜0.02 | 直徑尺寸重復定位誤差 | ＜0.02 |
| 壁厚差 | ＜0.02 | 壁厚差 | ＜0.02 |
| 圓度誤差 | ＜0.02 | 圓度誤差 | ＜0.02 |
| 防塵槽高度重復定位誤差 | ＜±0.02 | 防塵槽高度重復定位誤差 | ＜±0.02 |
| 粗糙度 | ≤1.6 | 粗糙度 | ≤1.6 |

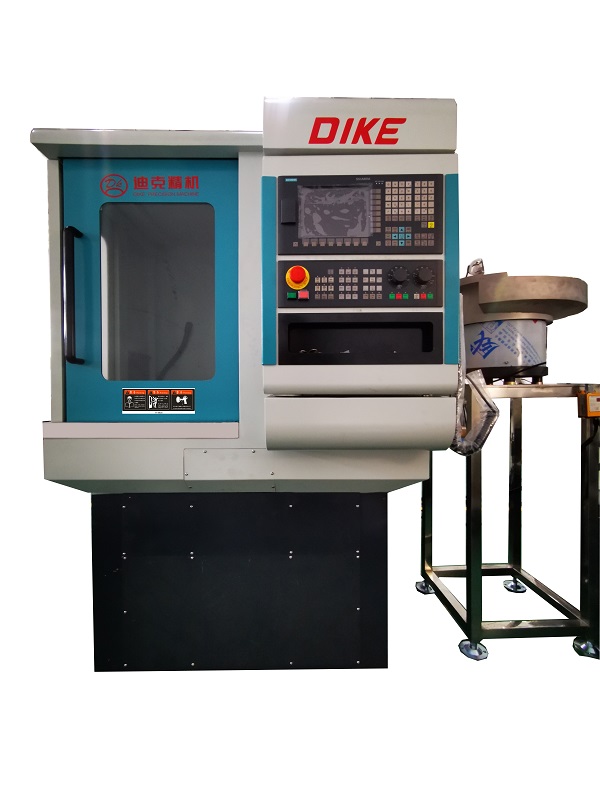

機床配置
床身采用迪克平床身車床
驅動類型：伺服電機
主軸轉速：3000r/min
加工范圍：直徑30-100mm，長度5-80mm?
最大行程：X:300mm，Z:200mm
主電機功率：4KW伺服電機（可選）
布局形式：整體鑄件平床身
機床尺寸：1700*1130*1700mm(長x寬x高)
機床凈重：1.7T

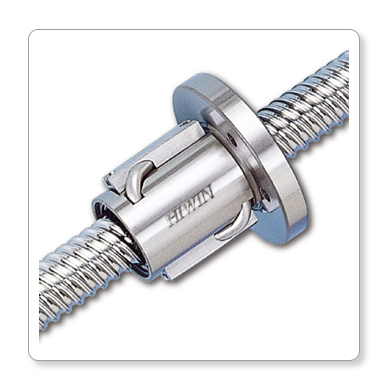

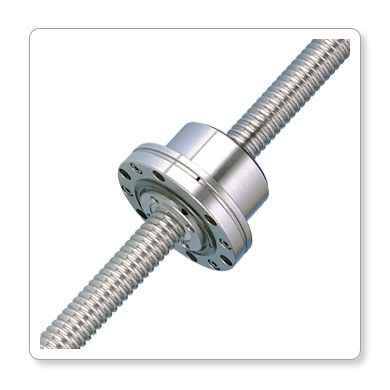

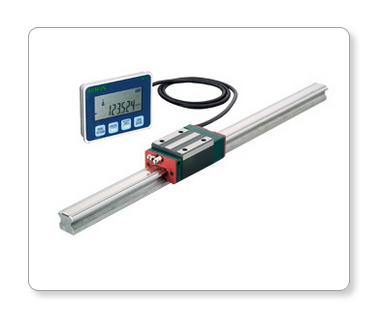

采用HIWIN高精密研磨級滾珠絲杠
高效率及可逆性、零背隙及高剛性、高導程精度壽命可預測、低起動扭矩及順暢度、靜音短交期優于氣液壓致動器的優點

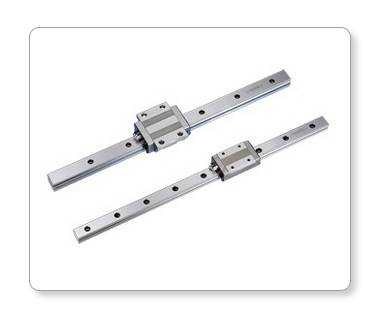

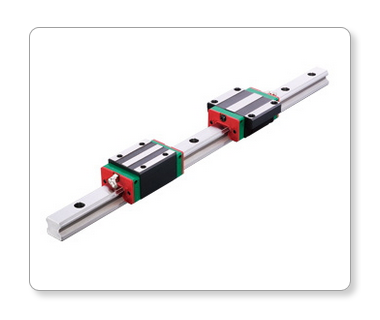

配合HIWIN高精密滾珠式直線導軌
線軌為四列式單圓弧牙型接觸直線導軌，同時整合優化結構設計的重負荷精密直線導軌，相較于其他之直線導軌提升了負荷與剛性能力。 具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求?；诟咚俣?、高負荷、高剛性與高精度研發。
SIEMENS 808D數控系統

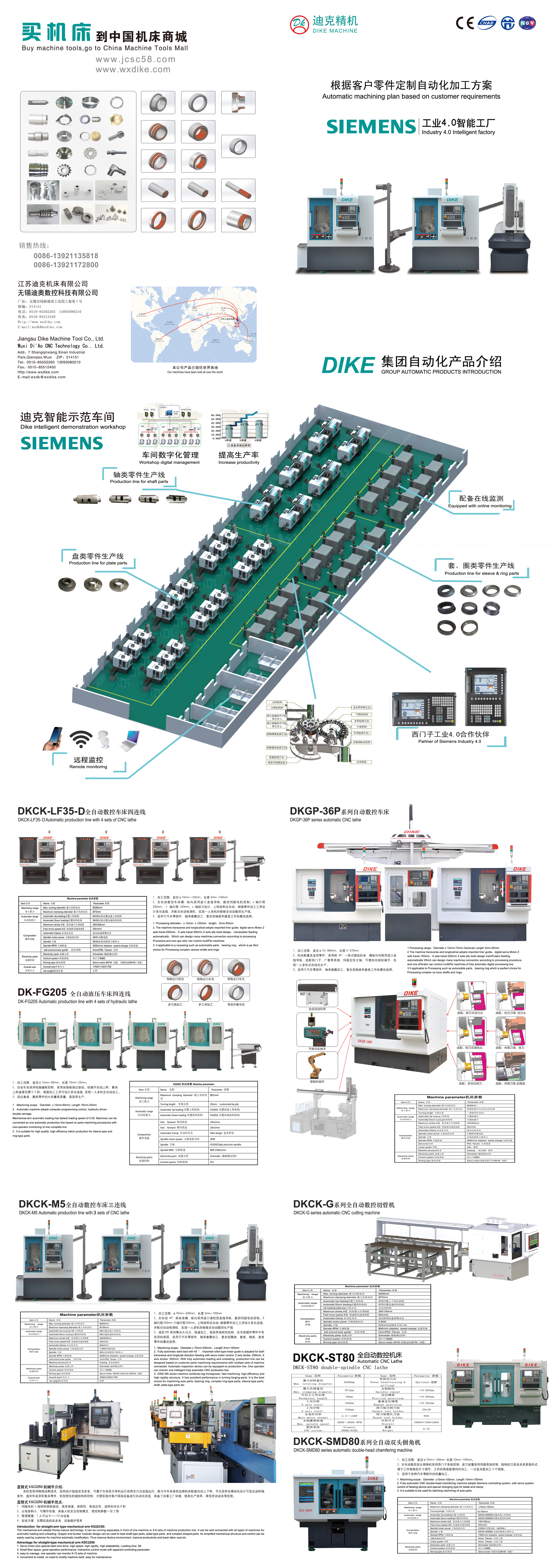

連線方案

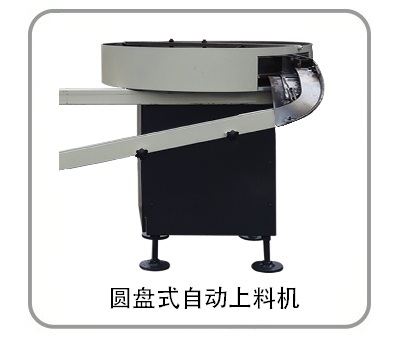

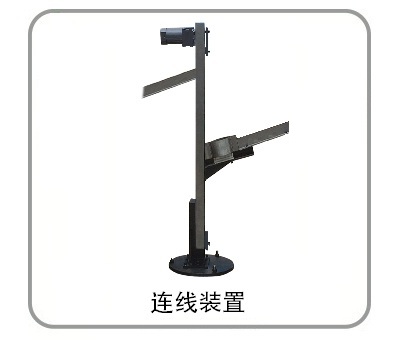

配合迪克圓盤式自動上料機和連線裝置可實現全自動套圈生產線。

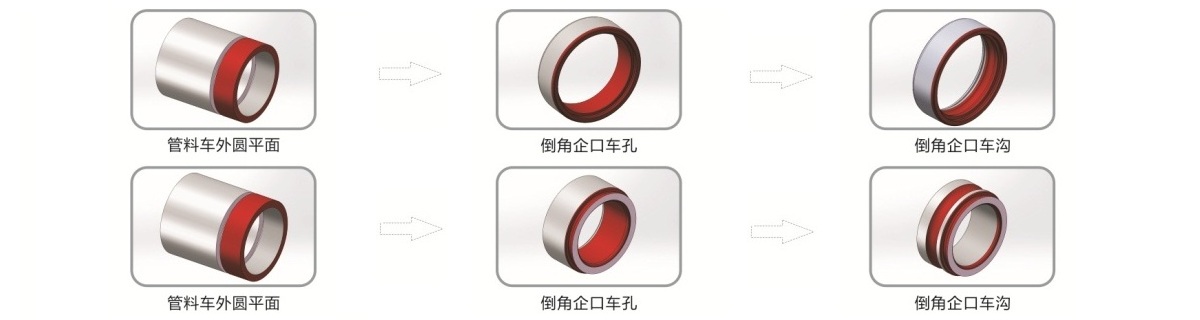

加工流程圖
加工案例
現場展示
